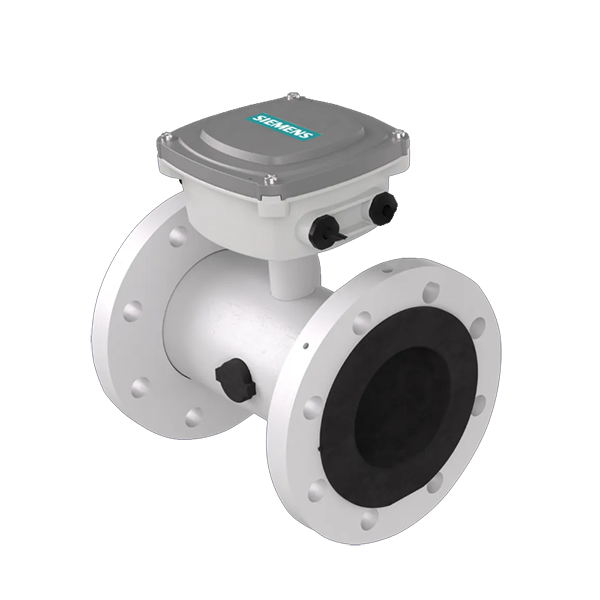

Sensor FMS500
(Rördelen)

Flexibelt att installera och kan monteras kompakt och på distans beroende på behov

Den validerade kalibreringen garanterar hög noggrannhet i flödesmätningen, där varje Siemens-flödesmätare kalibreras i individuellt ackrediterade anläggningar enligt ISO/IEC 17025. För att förenkla service och underhåll är SITRANS FM520 dessutom utformad för verifiering på plats, vilket gör det enkelt att kontrollera systemets prestanda.

Med sin kombination av precision, driftsäkerhet och användarvänlighet är SITRANS FM520 den optimala lösningen för vattenapplikationer där exakt och pålitlig flödesmätning är avgörande.

Funktioner och fördelar

• Zero Up- och Zero Down-installationsmöjligheter
• NBR-gummifoder för alla vatten- och avloppsapplikationer
• EPDM-foder speciellt för dricksvattenapplikationer som kräver särskilda godkännanden
• Mjuk elastomeryta ger hög nötningsbeständighet
• Förbättrad noggrannhet vid låga flöden för upptäckt av vattenläckor
• Robust konstruktion utan rörliga delar för underhållsfri drift under många år
• Enkel uppgradering på plats till IP68 för en standardsensor, vilket möjliggör underjordisk installation, permanent nedsänkning eller undervattensinstallation
• Integrerade jordningselektroder – inga jordningsringar krävs för många applikationer
• Inbyggd längd enligt ISO 20456 (upp till DN 400 mm)
• SENSORPROM™-teknologi möjliggör automatisk uppladdning av startinställningar och kalibreringsdata för enkel idrifttagning
• Utformad för att möjliggöra in-situ verifiering för enkel prestandakontroll
• Överensstämmer med ISO 4064, OIML R49 och EN 14154

Funktioner

• Mätområde
  0 till 10 m/s
• Noggrannhet
  Standard 0,4 % av flödet, alternativ för 0,2 % av flödet
• Driftstryck
  Max. 40 bar (Max. 580 psi) (beroende på sensorsstorlek)
• Omgivningstemperatur
  –20 till 70 °C (-4 till 158 °F)
• Medietemperatur
  -10 till 70 °C (14 till 158 °F)

Utförande

• Nominella storlekar
  Från DN 15 till DN 1200 (1/2" till 48")

• Invändiga beläggningar
  EPDM
  NBR hårdgummi

• Elektroder
  Hastelloy C-276, inbyggda jordningselektroder
• Material
  Kolfstål med korrosionsbeständig tvåkomponents epoxibeläggning

Godkännanden

• Godkännanden för dricksvatten
  EPDM: WRAS, NSF/ANSI Standard 61, DVGW 270, AS/NZS 4020, GB/T 5750, ACS och BelgAqua


Tillbehör

• FMT020 Transmitter(Elektronikenhet) 24VDC
• FMT020 Transmitter(Elektronikenhet) 230VAC

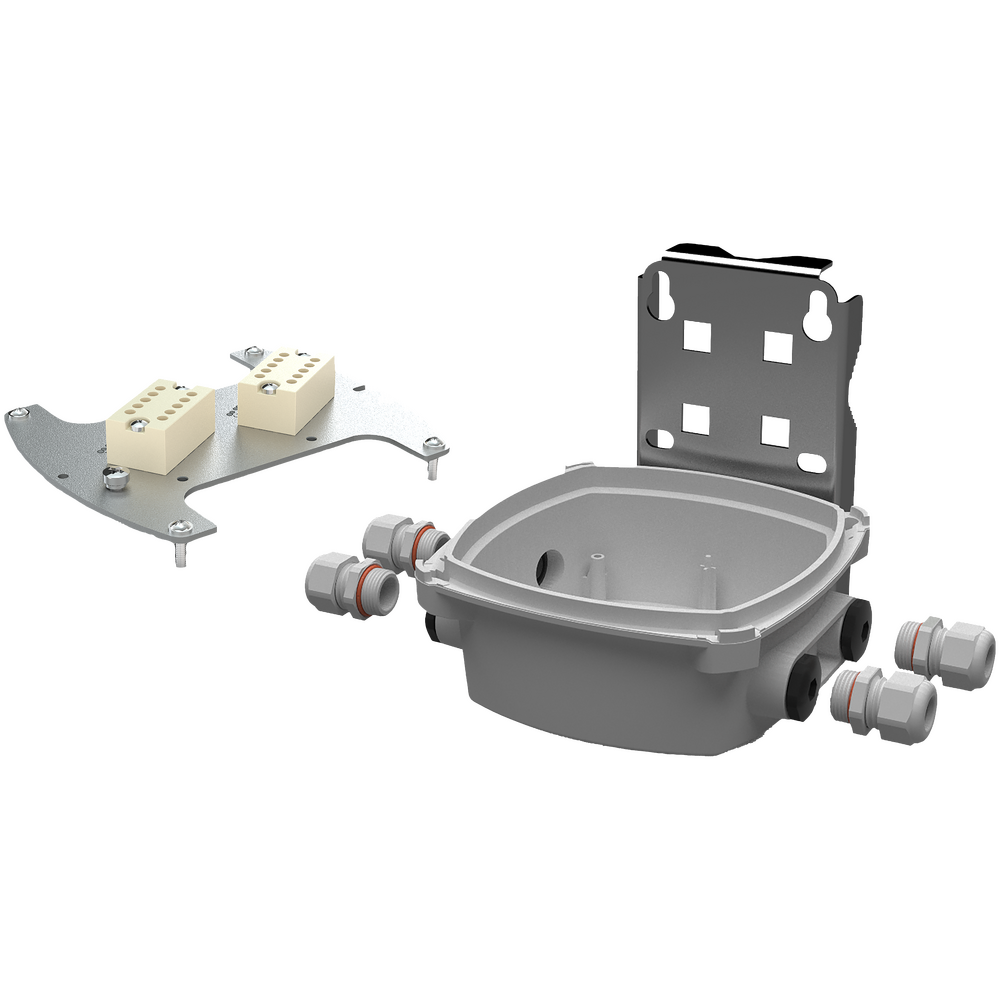

• FMT020 VÄGGBESLAG M20x1,5

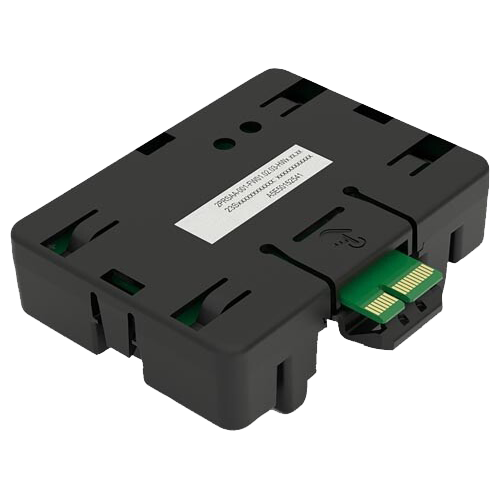

• FMT020 HART MODUL
• FMT020 PROFINET MODUL
• FMT020 EtherNet/IP com. add-on module
• FMT020 MODBUS RTU com. add-on module
• FMT020 konverteringskit för MAG5000/6000 Kompakt
• FMT020 konverteringskit för MAG5000/6000 Separat montage

Dokumentlänkar

• Broschyr FMS500 - PDF (engelska)
• Driftinstruktioner FMS500 - PDF (svenska)

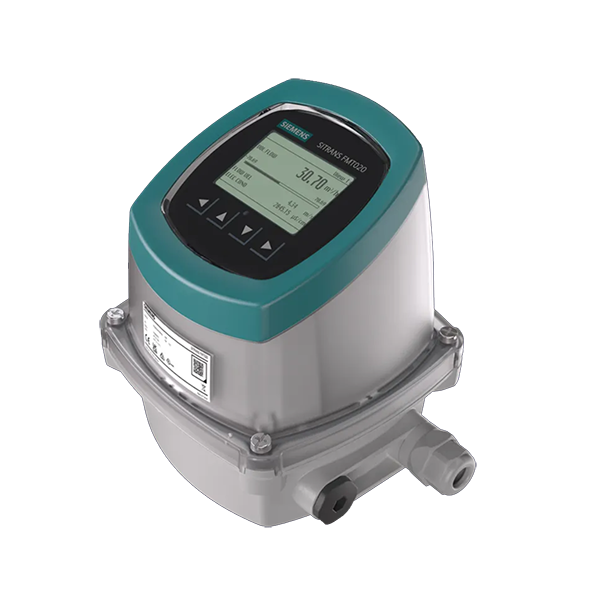

Transmitter FMT020
(Elektronikdelen)

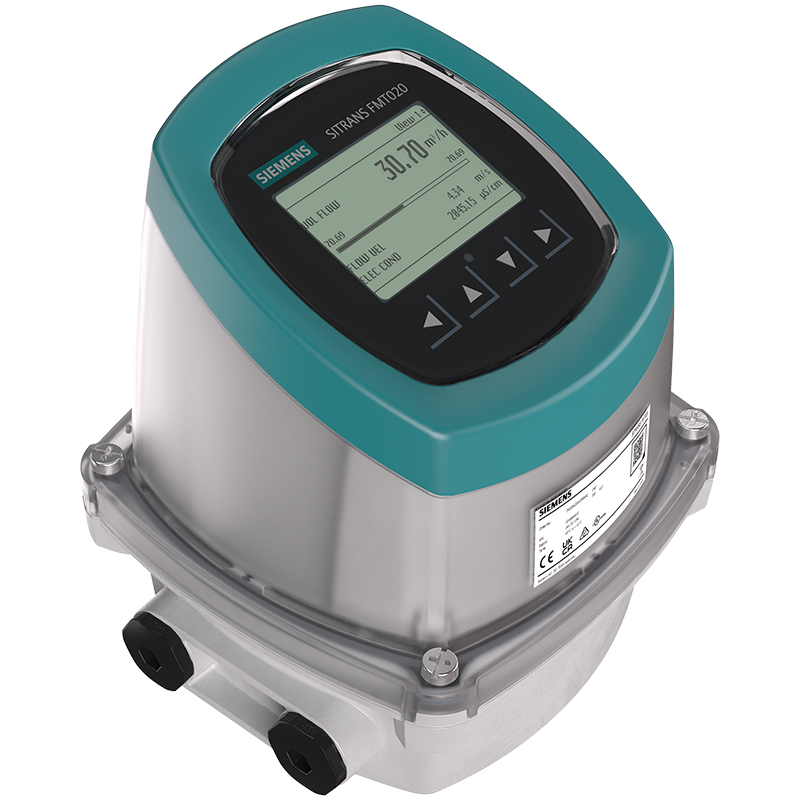

SITRANS FMT020 – Nästa generations MAG-sändare

Högpresterande och intelligent flödesmätning för krävande processapplikationer

SITRANS FMT020 är en robust och intelligent sändare, utformad för att leverera exakt och pålitlig flödesmätning av ledande vätskor i en mängd olika industriella processer. Den är efterföljaren till de beprövade MAG 5000- och MAG 6000-sändarna och kombinerar deras unika egenskaper med avancerade nya funktioner.

Avancerad teknik och flexibla installationsmöjligheter

FMT020 behåller den flexibla installationsdesignen från sina föregångare, vilket innebär att den kan monteras både kompakt och på avstånd i samma kapsling. Den modulära uppbyggnaden möjliggör enkel utbytbarhet av sändaren, tillägg av kommunikationsmoduler och användning av Sensorprom-minnesenheten för snabb driftsättning, omedelbar mätning och säker datalagring.

Utöver dessa egenskaper kan FMT020 simultant mäta volymflöde, flödeshastighet och elektrisk konduktivitet. Den erbjuder också förbättrad diagnostik med övervakning av tomt rör och enhetens självkontroll samt multifunktionella in- och utgångskanaler för processkontroll. Användarvänligheten är i fokus med en enhetlig manöverstruktur.

Funktioner och Fördelar

• Mäter volymflöde, flödeshastighet och elektrisk konduktivitet samtidigt
• Kostnadseffektiv lösning, bakåtkompatibel med äldre flödesmätarsensorer (MAG 5100W, MAG 3100, MAG 3100 P, MAG 3100 HT)
• Utrustad med en stor, roterbar, bakgrundsbelyst 14-siffrig grafisk display för optimal synlighet i alla monteringspositioner
• Enkel programmering och driftsättning med meny och guide på 14 språk
• Kompakt eller separat montering möjlig med samma kapsling
• Förbättrad diagnostik såsom tomrörsövervakning och enhetens självkontroll
• Plug & Play-moduler möjliggör enkelt utbyte och driftsättning av sändaren på plats på bara några minuter
• Multifunktionella in-/utgångskanaler för processtyrning
• Certifierad för ett brett utbud av kommunikationsprotokoll och industristandarder


Snabbfakta

• Typer av Mätning: Volymflöde , Flödeshastighet, Elektrisk ledningsförmåga
• Ingångar / Utgångar: 1 strömutgång, 1 digital utgång, 1 reläutgång
• Kommunikation: HART, PROFINET, EtherNet/IP, MODBUS RTU, Profibus, Bluetooth
• Display: Grafisk 60x40 mm, 14 tecken
• Kapsling: Polykarbonat IP66/67, NEMA 4X/6P
• Strömförsörjning: AC-version: 100 till 240 V AC, 50 till 60 Hz, 25 VA, DC-version: 24 V DC ±20 %
• Omgivningstemperatur: -40 till +65 °C (-40 till +149 °F)
• Godkännanden: CE (LVD, EMC, RoHS), UKCA, UL, CSA-certifierad enligt standard EN / IEC 61010-1

Funktioner

• Bakåtkompatibel med äldre (upp till 15 år gamla) flödesmätningssensorer (MAG 5100W)
• Snabb uppstart utan nollpunktsjustering
• Mångsidiga funktioner för omfattande enhetskontroll, självdiagnostik och inbyggd verifiering
• Verificator-kompatibel – Verifierar oberoende prestanda för sensor, sändare och installation (inklusive kabel) utan att avbryta processen
• Användarvänlig HMI-display med lokal fyraknappsprogrammering, menybaserade parametrar och Wizard-stöd för nyckelapplikationer
• Multifunktionella utgångar för processtyrning, minimikonfiguration med analog, digital (puls, frekvens, status) och reläutgång
• SD-minneskort för datalogging, säkerhetskopiering av konfiguration och firmwareuppdatering
• Sömlös integrering av fältenheter i värdsystem

Användningsområden

SITRANS FMT020-sändaren är konstruerad för hög prestanda, enkel installation, driftsättning och minskat underhåll. Enheten är en riktigt robust lösning och lämplig för allsidiga tillämpningar, men är också det ideala valet för krävande applikationer där högre diagnostikförmåga och funktionalitet är viktiga. Sändaren kan kombineras med magnetiska flödesmätarsensorer av typen SITRANS FMS500.

SITRANS FMS500 A flödesmätarsensor för alla vatten- och avloppsvattenapplikationer. Med sin koniska design uppnås ökad noggrannhet vid låga flöden, vilket gör den särskilt användbar för läckagedetektering.

Den är lämplig för direkt nedgrävning och konstant översvämning.

SITRANS FMS500 uppfyller godkännanden för dricksvatten.

• Noggrannhet:
  0,4% av flödeshastigheten, alternativ för: 0,2% av flödeshastigheten
• Omfång:
  DN 15 … 1200 (½ … 48").

Utförande

Sändaren är innesluten i ett IP66/67, NEMA 4X/6-hölje av hållbar polykarbonat och bildar tillsammans med en flödesensor ett komplett mätsystem som tillhandahåller de uppmätta flödesvärdena via en lokal display, flera signalutgångar eller ett fältbussinterface. FMT020:s modulära designkoncept gör den flexibel för att anslutas på distans eller monteras integrerat med magnetiska flödesensorer av typen SITRANS FMS500.

• Integrerad montering:
  För enheter med integrerad montering bildar sändaren och sensorn en enhetlig mekanisk enhet.
• Fjärrmonterad design:
  För enheter med fjärrmonterad design monteras sändaren och sensorn på separata platser. Den elektriska anslutningen mellan sändaren och sensorn sker via sensorkablar.

Dokumentlänkar

• Broschyr FMT020 PDF - (engelska)
• Driftinstruktioner FMT020 - PDF (svenska)
